cara pemasangan fiberoptik alat dan fungsinya
Assalamualaikum wr. Wb
1. Fusion splicer
https://m.id.aliexpress.com/item/32813319135.html?gatewayAdapt=Pc2Msite
fusion spicer alat ini sering digunakan
untuk menyambungkan serat optik ini merupakan sebuah alat .dimana serat tersebut terbuat untuk membaris kaca dan mengimplementasikan suatu listrik yang telah diubahnya mejadi sinar berbentuk leser.
Sinar leser berfungsi untuk memanasi yang terputus pada core hingga tersambungnya baik lagi.karena pada saat penyambungan yang sempurna proses pengelasan media kaca serta peleburan kaca yang menghasilakan suatu media .

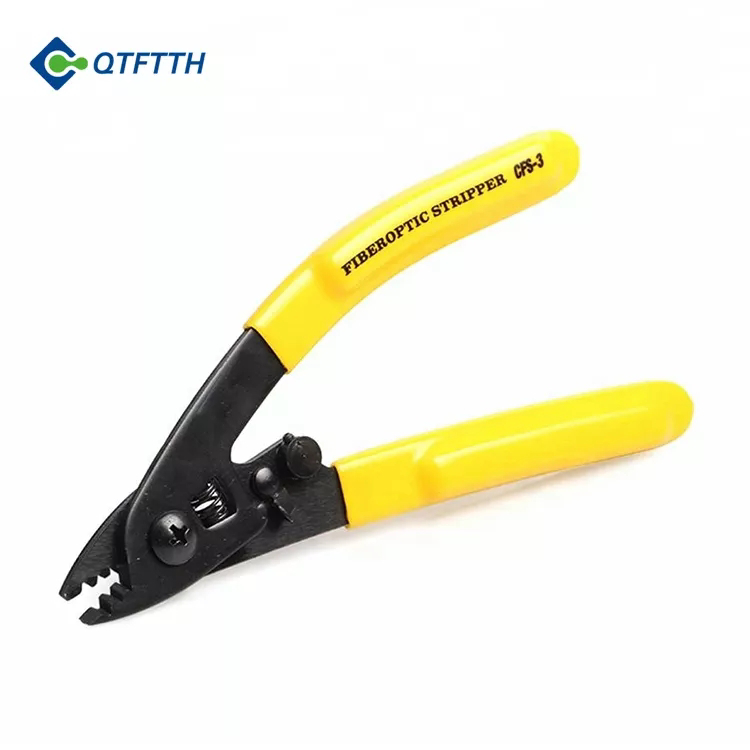

2.stripper atau Miller
https://www.fiberoptics4sale.com/products/wo1224
Seperti kabel - kabel lainnya , salah satunya seperti kabel coaxial dan UTP , kabel fiber optic juga memerlukan alat Seperti gambar . berfungsi sebagai media untuk memotong dan mengupas kulit .dan daging pada kulit kabel .
3. Cleaver
https://www.fiberoptics4sale.com/products/wo1224
Clever ini mempunyai fungsi untuk memotong core- nya pada kulit yang sudah dikupas. Pada cat pemotongan ini wajib menggunakan alat khusus karena pada serat kecanya akan terpotong menjadi rapi.
4.optical power meter ( OPM)
https://www.fiberoptics4sale.com/products/wo1224.
Alat ini mempunyai fungsi untuk mengetahui seberapa kuat daya signal cahaya yang sudah masuk .OPM mempunyai interface yang terhubung langsung dengan pathcore. Terdapat rumus digunakan untuk melakukan proses .
5.optical time domain reflectometer ( RTDR)
https://www.fiberoptics4sale.com/products/wo1224.
ODRT merupakan salah satu alat yang digunakan untuk mendeksi komunitas atau himpunan . alat ini mampu menghasilkan jarak dari dua sisi yang merupakan ukuran gangguan yang terjadi . alat ODRT sendiri digunakan untuk melakukan pendeteksian kabel crack. Putusnya core belum bisa diketahui dimana letaknya .
6.light source
Alat yang mempunyai fungsi untuk memberikan suatu signal utuk jalur yang akan dilaluinya . mengukur suatu redaman jalur atu end to end dimana light source berfungsi sebagai media yang memberi signal- nya .
7.optical fiber identifir
Alat yang memiliki fungsi untuk mengetahui arah signal dengan penunjuk arah dan besar daya.
8. Visual fault locator
Alat ini fungsinya untuk melakukan pengetesan pada core fiber optic . core tidak bermasalah laser akan sampai pada tujuan .
9. Bit error rate test
Alat berfungsi sebagai pengecek koneksi jaringan yang aplikasinya yaitu layanan clear channel secara spesitfiknya untuk mengecek dan mengetahui melalui pengiriman paket dan lup .
10. Fiber optic adapter
Merupakan penyambungan / menghubungkan kabel fiber optik satu dengan yang lainnya . memiliki konektor berbeda maka fiber optik adapter disebut special adapter .
CARA PEMASANGAN:
1. Pemasangan Kabel Udara
Kabel udara yang akan dipasang di tiang telepon harus mempunyai kriteria sebagai berikut
- Tiang Besi, panjang 7 meter - 12 meter (ini diperuntukkan di perkotaan).
- Tiang Beton, panjang 12 meter (ini diperuntukkan di luar kota).
Pemasangan tiang dapat dilakukan dengan cara :
- Ditanam 1/5 di dalam tanah.
- Jika tiang besi harus diberi pondasi dari semen minimal harus setinggi 30 cm.
- Jarak tiang ke tiang lainya antara 40-50 meter.
- Penempatan tiang harus sama atau sesuai dengan aturan yang berlaku dan tidak mengganggu kenyamanan masyarakat sekitar.
Sambungan kabel udara ditempatkan didekat kabel telepon agar lebih memudahkan saat pemasangan dan maintenance. Pemasangan tiang kabel udara ada 2 cara yaitu Gantung dan Tambat.
2. Pemasangan Kabel Tanah
Kabel tanah adalah kabel yang ditaman atau dipasang dibawah permukaan tanah, pemasangan kabel tanah harus sesuai dan harus memenuhi standar yang berlaku.
Pemasangan kabel tanah di trotoar
Jika kabel akan dipasang ditrotoar maka harus memenuhi - standar sebagai berikut :
- Jika tanah lembek berair, pasangkan di kedalaman 100cm.
- Jika tanah keras, pasangkan di kedalaman 80cm
- Di bagian atas tutupi dengan batu koral setinggi 30cm dan dibagian bawah tutupi dengan pasir setinggi 20cm.
Pemasangan kabel tanah di jalan raya
Jika kabel tanah akan dipasangkan di jalan raya, maka akan dilindun oleh pipa galvanis yang berdiameter 4 dan menggunakan subduct HDPE.
Pemasangan kabel tanah yang melintasi parit
Jika kabel tanah akan dipasangkan melalui parit, maka harus diberi sebuah pengaman untuk melindungi kabel dengan pipa galvanis berdiameter 2,5. Bisa ditempatkan dibawah parit dan di permukaan parit.
Penulis : AJENG RIZKI MAULIDA
Wassalamu'alaikum wr wb
