Cara Pemasangan Fiber Optik

Halo apa kabar semua ?semoga sehat selalu dan berikan kelancaran dalam beraktivitas sehari-hari aminn!!

Pada kesempatan hari ini saya akan membahas mengenai tentang cara pemasangan pada Fiber Optik.

Materi Tentang Tata Cara Pemasangan Pada Fiber Optik

https://www.tutorfiber.com/2021/02/membangun-jaringan-lan.html

Alat-alat pemasangan (fiber optik)

Alat alat Fiber Optik adalah semacam perangkat alat instalisasi yang untuk dipakai memasang kabel pada Fiber Optik ada macam macam alat yang sering di pakai pada fiber optik untuk memriksa inti pada core dan pembersih Fiber Optik.

1. Fusion Splicer

Fusion splicer atau Penyambungan pada fiber optik adalah proses menyambung Fiber optik. Dengan bantuan mesin las, seluruh rangkaian pekerjaan pengelasan dilakukan dari penyelarasan ujung yang akan dilas hingga perlindungan sambungan.

2. Cleaver

adalah sebuah alat atau perlengkapan untuk membuat potongan muka ujung fiber yang hampir sempurna. Sama seperti menggunakan alat pencungkil ketupat saat memotong kaca, roda (bilah) pisau pemotong fiber membuat potongan yang sangat kecil pada fiber terlebih dahulu, kemudian fiber ditekan pada potongan kecil untuk memaksanya putus pada sudut 90 ° dan memperlihatkan a cermin seperti permukaan ujung fiber.

3. Stripper

Miller Stripper adalah alat luar biasa yang direkomendasikan untuk mengupas serat berlapis 250µm. Miller Stripper memiliki lubang bor laser 0,0055 "(0,14 mm), pegangan pegangan berbantalan plastik yang lembut, dan rahang pengupasan yang sangat akurat, memastikan tindakan pengupasan yang bersih dan mulus.

4. Optical Power meter (OPM)

Optical Power meter (OPM) adalah instrumen pengujian yang digunakan untuk mengukur secara akurat kekuatan peralatan fiber optik atau kekuatan sinyal optik yang melewati kabel fiber. Ini juga membantu dalam menentukan kehilangan daya yang terjadi pada sinyal optik saat melewati media optik.

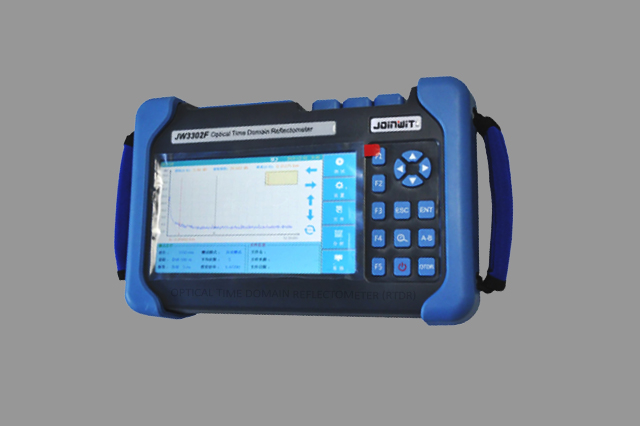

5. Optical Time Domain Reflectometer (RTDR)

Prinsip operasi OTDR mirip dengan radar. OTDR melakukan pengukuran waktu pantulan cahaya. OTDR pada dasarnya menentukan karakteristik kabel fiber optik yang digunakan untuk merambat sinyal optik.

Ini juga digunakan untuk mengevaluasi parameter seperti kehilangan sambungan, sudut pantulan sinyal cahaya, atenuasi fiber, dll. Ketika sinyal ditransmisikan melalui kabel fiber optik maka selama transmisi beberapa bagian dari sinyal dipantulkan. Refleksi ini menghasilkan redaman sinyal yang terutama terjadi karena cacat pada kabel fiber.

7. Optical Fiber Identifier (OFI)

OFI memungkinkan untuk melihat apakah serat aktif, tanpa harus memutuskannya dari jaringan. Mereka mencapai ini dengan menjepit rentang tengah serat dan mendorong tikungan makro kecil. OFI mendeteksi sejumlah kecil cahaya yang bocor melalui tikungan makro untuk menentukan aktivitas.

8. Visual Fault Locator (VFL)

Visual Fault Locator (VFL) adalah alat penting untuk setiap Kit Alat Fiber Optik, seperti penguji kontinuitas. VFL bukanlah salah satu alat yang paling murah dalam kit alat Anda. Ini akan memungkinkan Anda untuk dengan cepat mengidentifikasi jeda atau tikungan makro dalam Fiber optik, dan mengidentifikasi sambungan fusi yang buruk dalam serat optik mode multimode atau tunggal.

9. Bit Error Rate Test

Bit Error Rate (BER) adalah ukuran integritas sinyal telekomunikasi berdasarkan kuantitas atau persentase bit yang ditransmisikan yang diterima secara tidak benar. Pada dasarnya, semakin banyak bit yang salah, semakin besar dampak pada kualitas sinyal. Tingkat kesalahan bit merupakan indikator efektif kinerja ujung-ke-ujung penuh karena mencakup penerima dan pemancar serta media di antara keduanya.

10. Adaptor Fiber Optik

adalah konektor khusus yang dirancang untuk pemasangan atau sambungan presisi kedua ujung kabel serat optik. Adaptor menggunakan desain yang sederhana. Ujung dua kabel serat optik terpisah dengan konektor serat optik masuk ke dalam dua slot yang berhadapan. Slot dirancang untuk menyelaraskan kedua ujungnya secara akurat sehingga tidak ada kehilangan sinyal.

Tata Cara Pemasangan (Fiber Optik)

1. Siapkan kabel fiber optik yang akan di terminasi dalam hal ini kabel yang masih utuh tanpa di sentuh apapun,sambil di ingat-ingat berapa nih dapetnya.

2. Kupas kulit terluar dalam hal ini pembungkus kabel hitam sepeti gambar dibawah, jangan lupa sisakan kabel yg berwarna biru dan lupakan sejenak rencana traktir2nya.

3. Setelah itu coba oleskan alcohol pada bagian kabel warna biru untuk membersihkan gel yang ada pada permukaan kabel itu, jangan terlalu di hayati yaa.

4. Nah ini dia bagian paling seru, coba kupas kabel warna biru tersebut, caranya bisa menggunakan cutter, hati2 jangan sampai kabel bagian dalam terluka bisa di bilang gak profesional nantinya.

5. Setelah selesai nanti akan kelihatan isinya berupa kabel dengan jumlan 4 helai seperti helai rambut . hati2 bro jangan sampai patah , coba oleskan juga alcohol agar helai itu tidak menyatu, coba pisahkan masing2 helai itu,dimana berupa helai dengan warna : biru,hijau,orange dan coklat, satu lagi jangan di kupas itu jarimu.

6. Nah didalam lapisan helai itu adalagi lapisan kaca tapi belum core/inti fiber nya. untuk itu diperlukan alat pengupas.

7. Kupas perlahan2 kulit pembungkus helai itu dengan alat pengupas.

8. Setelah terkupas anda siapkan lem untuk fiber nya. terdiri dari 2 cairan satunya di oleskan ke fiber nya dan satunya di suntikkan ke konektor nya.kemudian perlahan2 anda masukkan fiber nya ke konektor, ingat jangan sampai terlambat, jika terlambat maka lem nya akan mengering dan fiber tidak bisa di tarik lagi.

9. Kemudian silahkan potong fiber nya menggunakan pemotong yang sudah disediakan.jika hasil potongannya bagus maka kemungkinan peluang menggosok2 nya tidak lama

10. Sesekali teropong menggunakan microscope untuk melihat hasil potongan/gosokan fiber nya, awas jangan salah teropong.
Seperti kabel lainnya kalau fiber optic patah musti disambung dan nyambungnya harus dari awal, artinya kabel dikupas sampai pada corenya lalu corenya disambung/displice. Ada dua cara splicing/penyambungan yaitu : Mekanical splicing dan Fusion splicing.
